發電站集散控制系統 |
| 發電站是國家電網的動力之源，電廠信息自動化、智能化發展一直是電力人為之努力的方向。集散控制系統（ＤＣＳ）自７０年代中期出現以來，取得了飛速發展。為了進一步推動發電廠數字化和信息化的發展，逐步實現DCS系統的數據信息統一及遵循方便管理原則，采用以太網傳輸是發電廠工業控制及自動化水平發展的一大趨勢。 |
系統簡介
發電站是國家電網的動力之源，電廠信息自動化、智能化發展一直是電力人為之努力的方向。集散控制系統（ＤＣＳ）自７０年代中期出現以來，取得了飛速發展。為了進一步推動發電廠數字化和信息化的發展，逐步實現DCS系統的數據信息統一及遵循方便管理原則，采用以太網傳輸是發電廠工業控制及自動化水平發展的一大趨勢。
海翎方案
現場數據接入層，通過一個接口轉換服務器掛在DCS的I/O層上，可將現場數據信息映射成DCS的I/O總線上的數據信息，使DCS控制信息統一集成。數據通信層采用主控制系統1#、2#機組成的冗余環網結構，上行通過邁威千兆工業以太網交換機MISCOM7026連接工作站、工程師站以及應用服務器等，下行通過百兆工業以太網交換機MIEN6208連接控制管理主機站等，整個網絡拓?fù)洳捎脙蓪尤哂喹h(huán)網的總體架構，并可以通過級聯的方式進行I/O站點的擴展。實現整個系統的冗余結構，保證數據傳輸?shù)目煽啃?，穩定性。

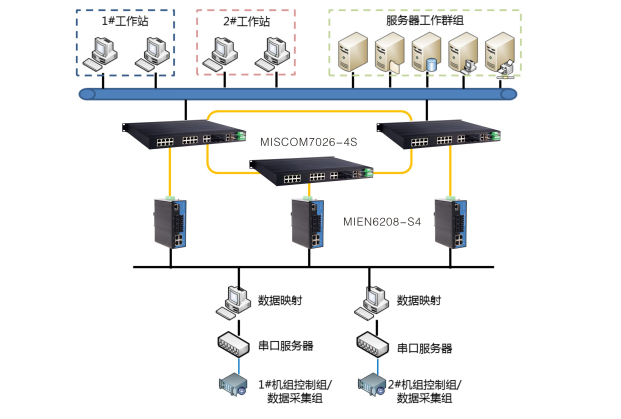

系統結構圖
